全站搜索

View Categories

纳狮吸光涂层应用工况

< 1 min read

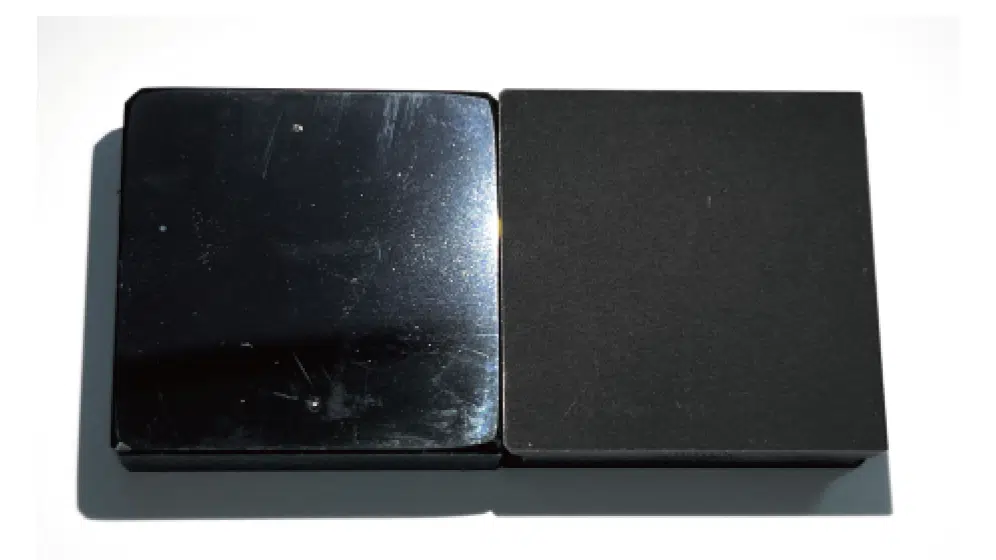

纳狮吸光耐高温涂层
纳狮耐高温吸光涂层加工服务

01 纳狮耐高温氧化吸光涂层应用工况 #

纳狮的DEB涂层是灵兮跟进一年多的研发项目,共有两个涂层种类,主要针对红外、中红外波段吸收,因此有很好的吸热效果,但是3-7微米的膜厚,且为金属陶瓷膜,因此基本不影响散热。目前吸光度0.82-0.88,受金属基材耐温限制,适配不同涂层种类。如果需要类似如刀工具涂层一样耐磨,吸光度将进一步降低到0.76。

纳狮DEB吸光涂层是基于工具镀工艺,相对其它装饰镀吸光涂层,更高的结合力(HF1-HF2)、更高的膜硬度(800-2000HV),更好的高温稳定性(理论上1100℃,30分钟;750℃ 6-10小时),700℃,-5pa无分解无真空析出。

本涂层,目前仅适用于金属,且耐250℃以上8小时高温。对于玻璃,陶瓷等基材,结合力低于40mN,膜层容易脱落。

DEB0.84万用表绝缘3-8μm灰黑色复合膜1800HV700-1000℃
CG90.8820MΩ3-8μm黑色复合膜300HV250-300℃

02 能否提供吸光涂层材料?涂层多少钱? #

  • 纳狮DEB吸光涂层为PVD真空镀膜工艺,为来料加工,将工件挂镀在250-450℃真空炉中,PVD真空沉积。
  • 价格按装炉量计算。通常12000-15000元一炉;如工件最大尺寸≥800mm,另加500元委外前处理费用。
    如有机会随炉打样,则免费。
  • 目前最大加工尺寸,φ600x850mm。对吸光要求和膜厚要求不高的客户,最大可扩展为φ680x1700mm真空炉。
  • 专炉,交期2-3天;随炉打样,因不定期开炉,约1个月。

03 纳狮耐高温氧化涂层有量产客户么? #

有。目前有四类客户,并处于用途保密阶段。目前主要用于大功率灯具、医疗核磁设备、中红外吸收、和深空吸光。另外,本涂层为耐高温绝缘,可用于核电、基站零件等。

04 纳狮和市面其它吸光涂层的区别? #

大家最容易搜到的是浙江某材料研究所的,吸光能99%以上的超黑涂层,“该涂层可在多种基材表面沉积,同时可实现大面积批量制备,而且可适应高温、低温、真空、液体等极端服役环境。”

很遗憾灵兮本人没有用过,但是我不少客户都找过他们,只能说应用工况不一样。他们用沉积和不增加重量来描诉他们的超黑涂层,大概率也是真空镀膜工艺。灵兮猜测市面上的涂层更偏向于装饰镀,因此在耐高温、耐磨性、结合力以及更复杂工况会有明显差距。通常,装饰镀缺乏打底层,对基材有明显挑选。

另外,还有一种纳米管技术,也能实现超黑吸光涂层效果。受次启发,假设在飞秒或者微观腐蚀面上镀本吸光涂层,吸光度应该会显著提升。将金属表面做微观结构处理,目前在疏水涂层上有非常好的应用,类似于荷叶效应。同样,在吸光领域应该也有非常好的实用效果,可以让光线经过多轮反射及漫反射,大幅削减溢出。

纳狮DEB涂层,是目前少有的已量产的耐高温氧化吸光涂层。

▼ 05 可以吸收电磁辐射么? #

可以,纳米氧化铝是一种典型的红外吸收材料。各种射线都是辐射,如红外线就是红外辐射。

纳米氧化铝比表面积越大,红外消光作用越好。合适的孔隙率和表面粗糙度,将会进一步提升吸收效果。纳狮吸光涂层系列,更重要是的有一定的耐磨性和高结合力的工业或特殊用途,从而牺牲了部分吸光吸能。

例如红外侦察与制导武器大多工作在3~100μm波段内,本涂层对该段的红外具备良好的消光特性。同时,由于吸收了大量的辐射热,因此通常需要导热性良好的金属基材快速导出热量。氧化铝本身具有2054℃熔点,因此本身具备良好的耐热性,但是导热基材通常会先融化导致涂层失效。
